LAiV Harmony DAC 2

LAiV Harmony DAC 2

LAiV behåller det som gjort originalet intressant: en fullt balanserad, diskret R2R-ladder-DAC, men har byggt om flera delar runt själva DAC-arkitekturen. Original-Harmony hade en ganska speciell utgångslösning där man skulle välja mellan XLR och RCA. Harmony DAC 2 har istället ett nytt diskret Class A-buffersteg som driver båda utgångarna parallellt, med mycket låg utgångsimpedans. LAiV säger uttryckligen att det är konstruerat för att kunna driva både integrerade förstärkare och separata försteg/slutsteg.

Några av de viktigaste nyheterna:
• Diskret Class A-utgångssteg
• XLR och RCA kan användas samtidigt
• Direkt ingång för extern 10 MHz master clock
• Full digital isolation mellan in- och utgång
• Valbara NOS, OS och hårdvarubaserad SRC för PCM
• DSD behandlas NOS och konverteras direkt till multi-bit för R2R-ladddern
• Ny 960 × 400 färgdisplay
• 12 V trigger in/ut
• Firmwareuppdatering via USB-C
• Intel Cyclone FPGA
• CCHD-957 femtoklocka.

Diskret balanserad R2R-arkitektur:
Harmony DAC 2 använder ett R2R digital-till-analog-konverteringssteg, baserat på nätverk av individuella motstånd matchade med en tolerans på 0,05 %. Denna helt balanserade arkitektur bearbetar signalpolariteterna separat för att begränsa konverteringsfel och bevara noggrannheten i den musikaliska informationen. PCM-konvertering kan nu fungera i tre valbara lägen: NOS, proprietär OS-översampling eller hårdvarukonvertering av samplingsfrekvens, medan DSD förblir bearbetad nativt i NOS, utan någon mellanliggande konvertering.

10 MHz masterklocka:
Harmony DAC 2 har en direkt ingång för en 10 MHz masterklocka, vilket gör att hela konverteringsprocessen kan synkroniseras med en extern referens. Denna länk fungerar utan DDC eller omväg via ett I2S-gränssnitt, medan de olika PCM-behandlingslägena gör att DAC:ns funktion kan anpassas till lyssningspreferenser och typen av källor som används.

Gränssnitt och systemintegration:

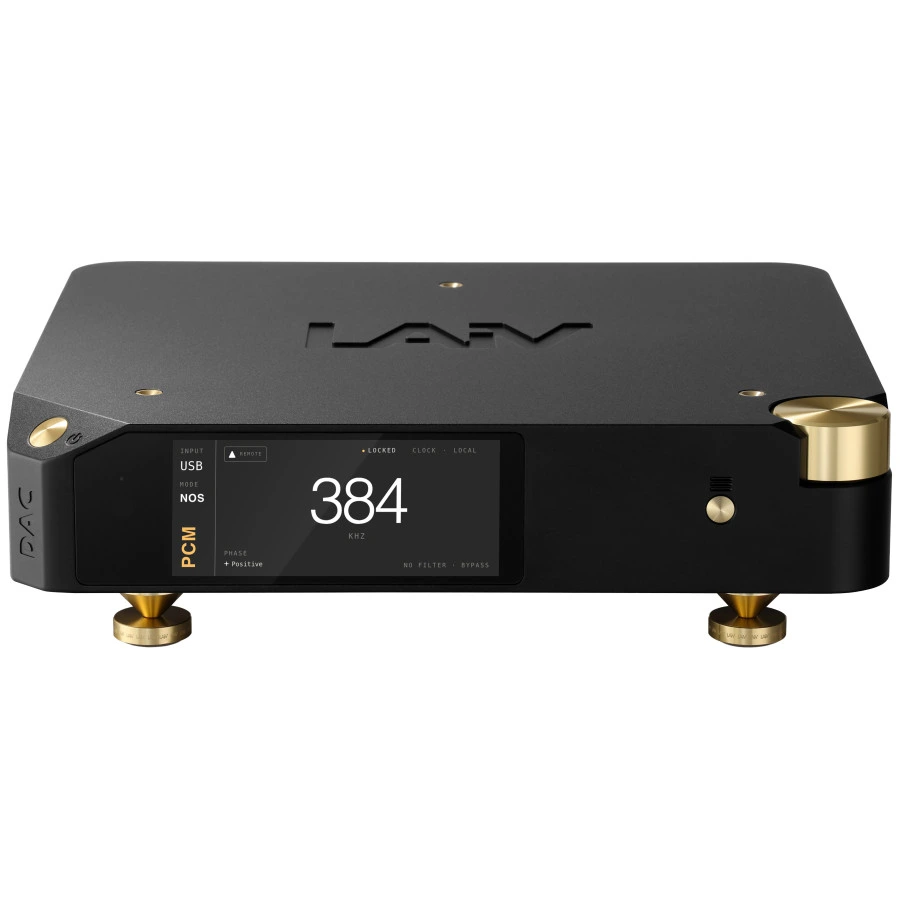

Harmony DAC 2 ersätter den monokroma OLED-displayen från den första generationen med en färgdisplay som grupperar information om källa, signalformat och valt konverteringsläge. Den lägger också till 12V triggeranslutning, både ingång och utgång, för att integrera den i uppstartssekvensen av ett komplett system. Slutligen utförs nu firmwareuppdateringar via USB-C, vilket förenklar underhåll och programvaruuppgraderingar.

Specifikation:
• Product type: R2R DAC
• Supported sample rates: USB / I2S: PCM up to 32bit 768kHz, DSD up to DSD256
• Optical / Coaxial: PCM up to 24bit 192kHz, DSD64 (DoP)
• Frequency response: 20Hz–20kHz (±0.25dB)
• Total harmonic distortion more noise (THD+N) 0.0035%
• Signal-to-noise ratio: >125dB
• Dynamic range: >110dB
• Crosstalk: <−120dB
• Output impedance: XLR: <50Ω
• RCA: <25Ω
• Output level XLR: 4.15Vrms
• RCA: 2.08Vrms

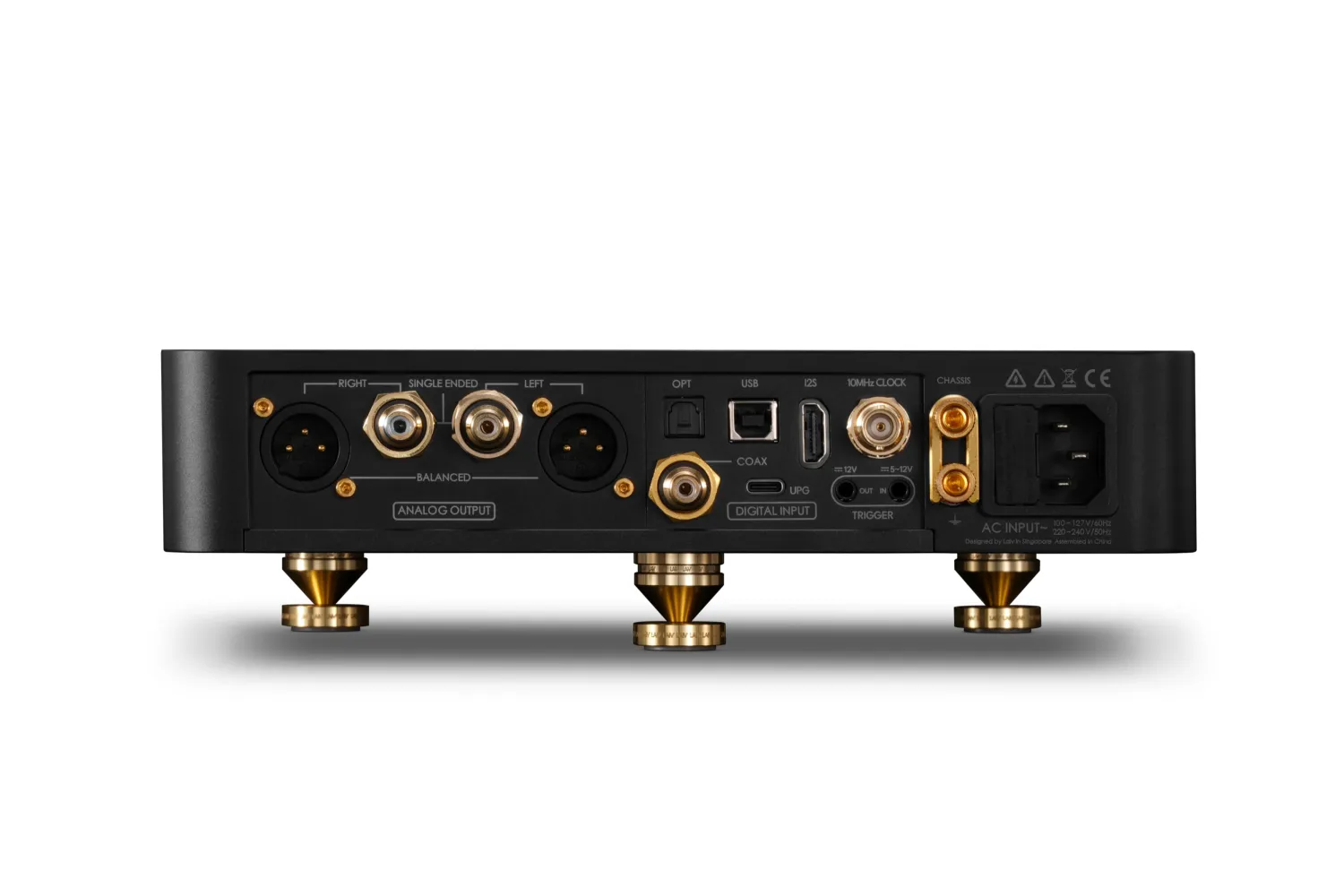

Inputs:
• 1 x Optical Toslink
• 1 x Coaxial
• 1 x USB-B
• 1 x HDMI I2S
• 1 x BNC (Clock)

Outputs:
• 1 x RCA stereo
• 1 x XLR stereo

• Dimensions: 255x250x50mm
• Weight: 4.3kg
