AIM NA9

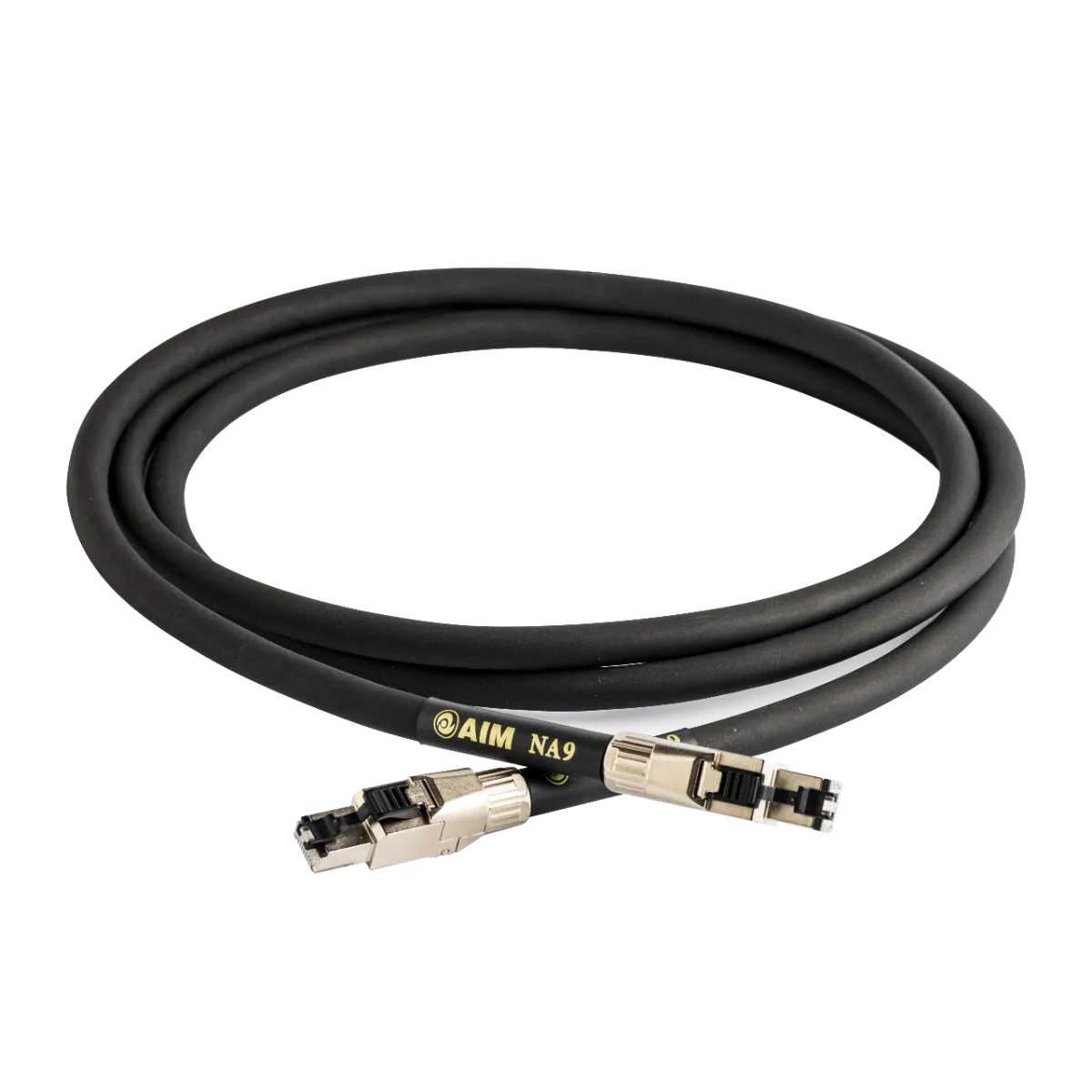

AIM NA9 – Flagship Ethernetkabel för kompromisslös nätverksaudio

AIM NA9 är företagets flaggskepp inom Ethernetkablar och utvecklad för högsta nivå av signalintegritet i avancerade nätverks- och audioapplikationer. Med en helt nyutvecklad skärmningsstruktur kallad Hoplon kombinerar NA9 flera olika material och tekniker för extremt effektiv kontroll av elektromagnetiska störningar (EMI).

Kabeln är framtagen för high-end streaming och nätverksbaserade musiksystem där stabilitet, låg brusnivå och konsekvent dataöverföring prioriteras.

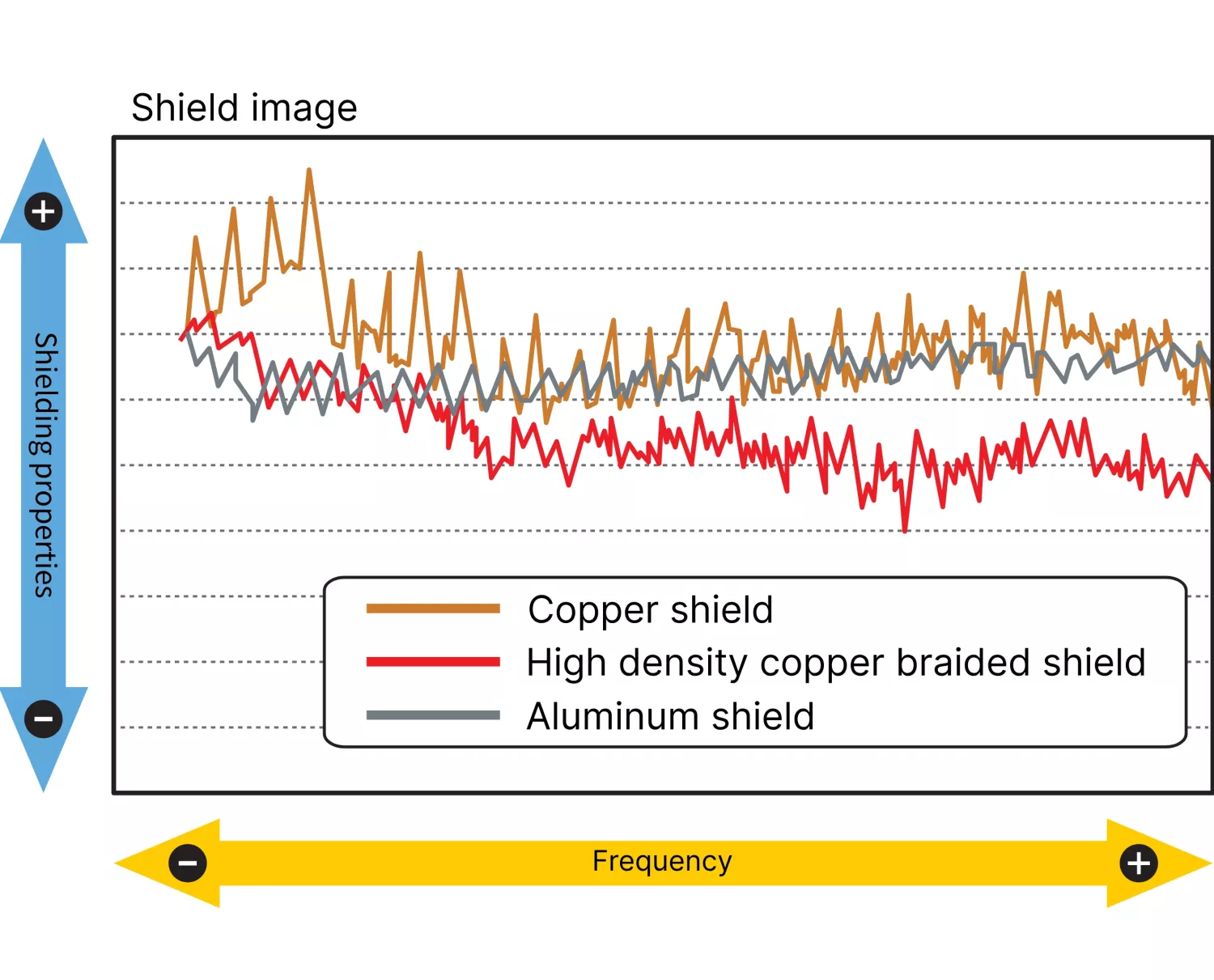

Hoplon – avancerad fyrskikts skärmning

NA9 använder en unik fyrlagers konstruktion där olika material arbetar tillsammans för att kontrollera störningar över flera frekvensområden:

PULSHUT® MU

AIM använder Asahi Kaseis elektromagnetiska störningsdämpande material PULSHUT® MU runt varje tvinnat ledarpar. Materialet är utvecklat för att reducera både utstrålat brus från kabeln och ledningsburet störningsbrus från omgivande elektronik och strömförsörjning.

Kopparskärm

Ger mycket hög skärmning över hela frekvensområdet och är särskilt effektiv inom audioområdet där låg störningsnivå är viktig för musikåtergivning.

Högdensitets kopparfläta

Bidrar med stark skärmning i lågfrekvensområdet och arbetar tillsammans med kopparskärmen för förbättrad total EMI-kontroll.

Aluminiumskärm

Ger effektiv dämpning i högfrekvensområdet samtidigt som den bibehåller flexibilitet och mekanisk stabilitet.

Specialutvecklad intern konstruktion

NA9 använder dessutom:

• Specialutvecklad skummad polyetenisolering
• Innerskikt med ledande funktionellt material
• Symmetrisk drain wire-struktur för stabil jordning
• Kraftigare AWG22-ledare för låg resistans och stabil signalöverföring

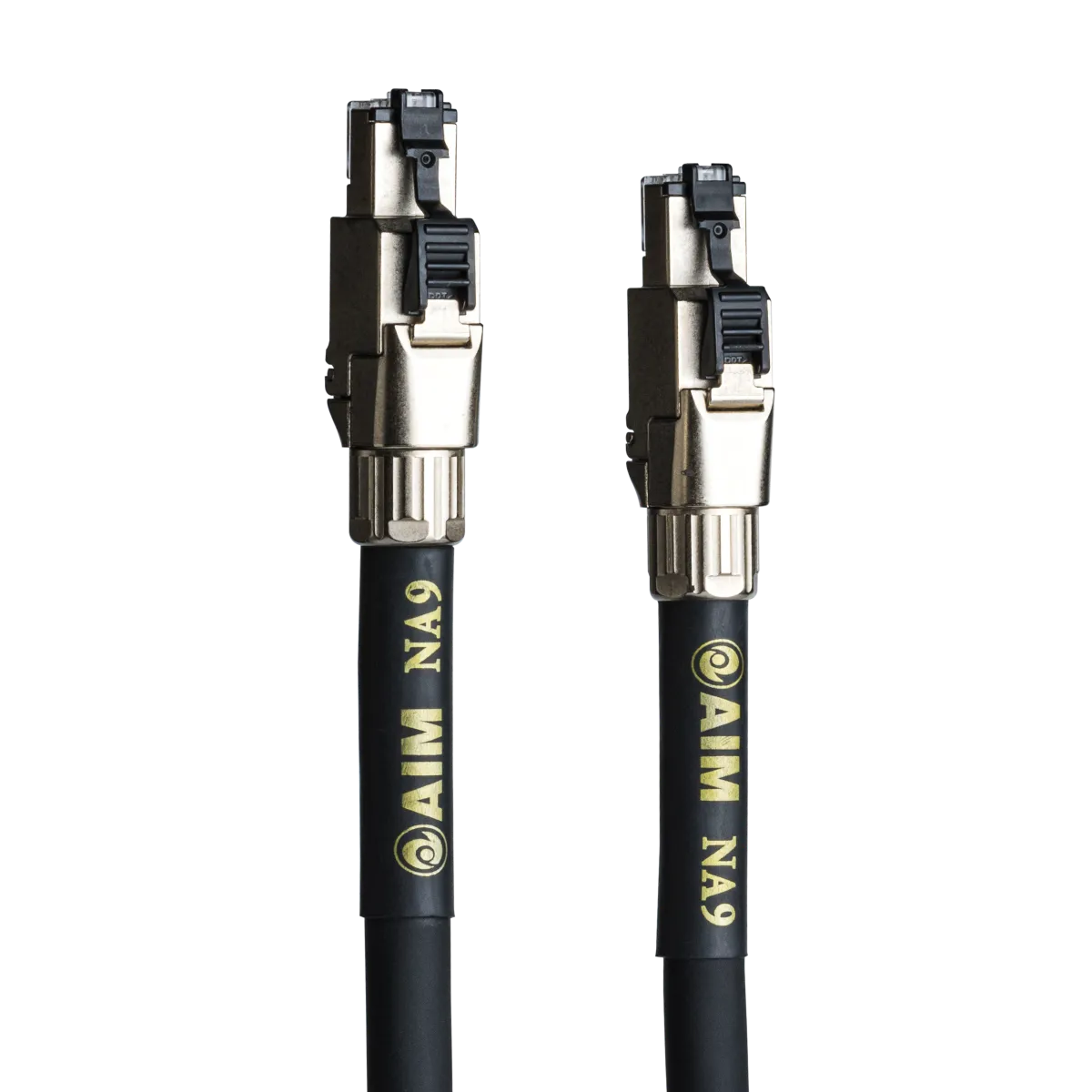

Kontakter och byggkvalitet

• 8P8C Modular connector (RJ45)
• 360° skärmning med die-cast nickelpläterad zinklegering
• Kontaktstorlek: W13.9 × H53.8 × D16.3 mm
• Kompatibel med ANSI/TIA/EIA-568-B och IEC 60603-7-5

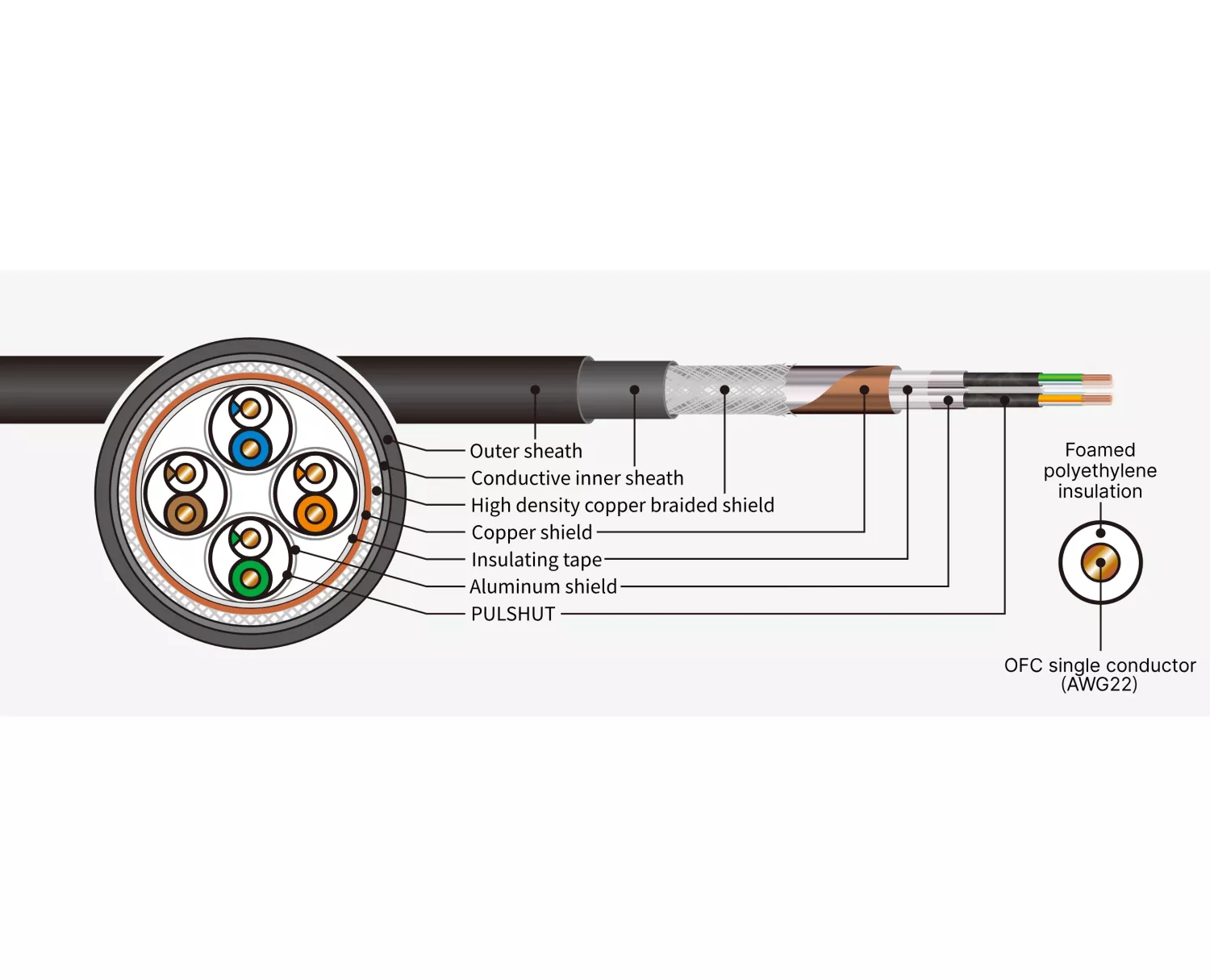

Konstruktion och material

• Ledarmaterial: OFC (High-Pure Oxygen-Free Copper)
• Ledarstorlek: Single Line AWG22
• 4 tvinnade ledarpar (8 ledare totalt)
• Ytterdiameter: 10 mm
• Kabel färg: Svart

För high-end streaming och avancerade digitala system

AIM NA9 är utvecklad för kompromisslösa nätverksmiljöer där maximal störningskontroll och signalstabilitet står i fokus. Den avancerade Hoplon-konstruktionen kombinerar flera olika skärmningstekniker för att skapa en Ethernetkabel optimerad för moderna high-end musiksystem, nätverksstreamers och digital audio med höga krav på prestanda och stabilitet.

* Produktbeskrivningen avser kabelns tekniska konstruktion och egenskaper och representerar inte specifika uppmätta prestandavärden.
